磁翻板液位計內部結構?有哪些
LMS磁性翻柱液位計是根據浮力原理(阿基米德定律)結合磁性耦合作用研制而成，當被測量容器中的液位升降時，液位計主導管內的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合作用傳遞到現場指示器(標尺)，驅動黃、黑(或紅白)翻柱轉動。當液位上升時，翻柱有白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白交界處即為容器內介質液位計的實際高度。
LMS磁翻板液位計，用于對過程液位進行實時、準確、安全、可靠的連續測量。浮子采用360°環磁設計，殼體完全密封、硬抗壓。指示器采用抽真空玻璃管封裝技術，指示清晰，消除了傳統玻璃管液位計常有的蒸汽冷凝和液體泄漏等問題?？商峁┤盗幸何蛔兯推骱鸵何婚_關與磁翻板液位計配套應用，實現液位、界面等信號的遠程監測及控制。
磁翻板液位計共有三部分組成：非磁性材料立管、磁性浮子及磁性顯示翻板。其中非磁性材料立管一般采用不銹鋼管或鈦鋼管,其長度要略長于需要監控的液面高度；磁性浮子外殼系用薄不銹鋼板焊制而成，內鑲嵌強磁鐵棒，磁性浮子放在立管內；磁性顯示翻板用卡環固定在立管外側，立管上、下兩端用法蘭蓋封死，在立管zui低位置安裝排污管。在液位顯示器安裝時應保證立管的垂直度，以使浮子在立管內能自由浮動。

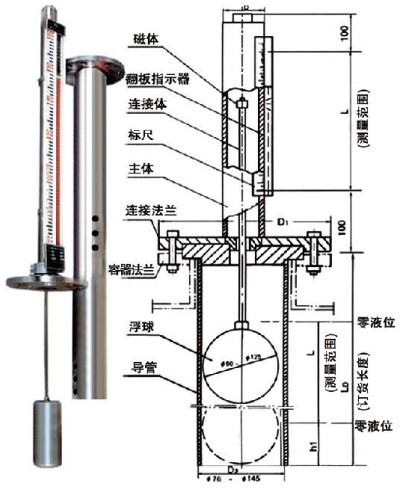

磁翻板液位計是由翻板指示器、標尺、主體管道、磁性浮子、連接法蘭、排污閥組成。
